Ouyue Electric har lansert et dobbeltlags separert distribusjonsboksskall i metall: med separate sterke og svake strømsoner og forhåndsinstallerte pigger, forkorter det monteringstiden for komplette sett

I. Masseproduksjon ekte skyting: Standardiserte skap er stilt opp og kommer ut av produksjonslinjen, og presenterer batchleveringsevnen intuitivt

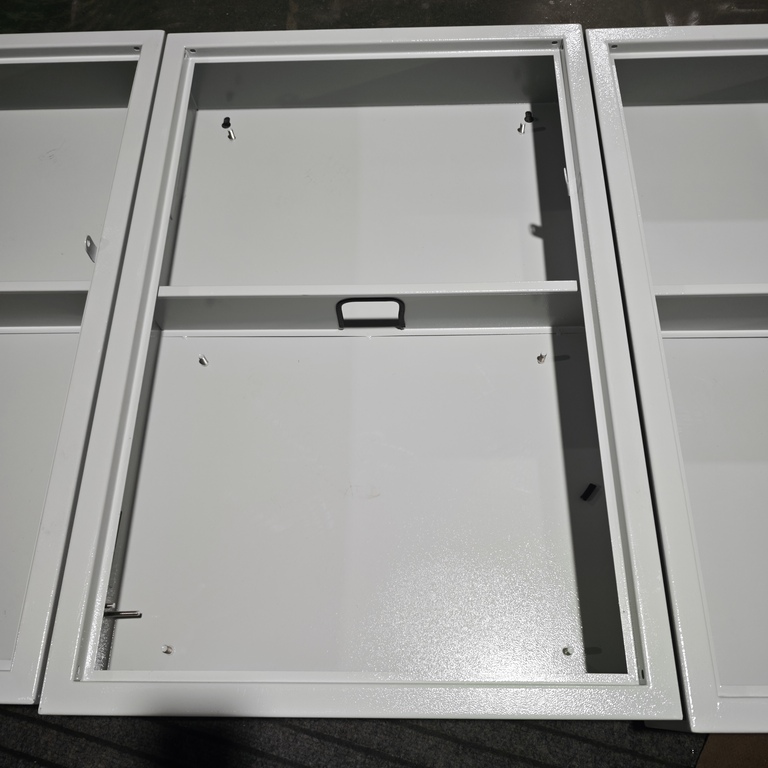

Det første virkelige bildet fanget scenen til en rad med dobbeltlags separerte metalldistribusjonsboksskjell plassert side ved side i monteringsområdet til verkstedet. Skapkroppen har ennå ikke installert dørpanelet, men detaljene i platemetallprosessen til selve bokskroppen er helt eksponert - kantene og hjørnene på rammen er vanlige, bøyekantlinjene er pene, og sveisene er glatte uten grader.

Hoveddelen av skapet er laget av høykvalitets kaldvalset stålplate, som er dannet ved laserskjæring og CNC-bøyning i ett stykke. Boksrammen er fortykket og forsterket, med sterk bæreevne og slagmotstand. Overflaten har gjennomgått fosfatering for rustfjerning og høytemperatur elektrostatisk epoksypulverbehandling. Belegget er matt elfenbenshvitt, med en jevn og glatt malingsoverflate.

 Den har rustforebygging, korrosjonsbestandighet, ripebestandighet og er ikke utsatt for gulning, noe som gjør den egnet for langvarig bruk i tørre innendørsmiljøer. Det hvite pulverlakkerte utseendet er enkelt og moderne, og det er svært koordinert med interiørmiljøet på fabrikker, bygningsfordelingsrom, laboratorier, etc.

Prosesskobling	Behandlingsmetode	Funksjon
Grunnmateriale	Kaldvalset stålplate av høy kvalitet, dannet ved CNC-bøyning i ett stykke	Høy styrke, ikke utsatt for deformasjon, og rammen er fortykket og forsterket
Sveising	Presisjonspunktsveising, med sveisesømmen slipt glatt	Forseglingsfundamentet er godt, uten grader eller skarpe kanter
Forbehandling	Fosfatering for rustfjerning	Forbedre vedheften til pulverlakker og gi et rustsikkert underlag
Belegg	Høytemperatur elektrostatisk epoksypulverlakk, matt elfenbenshvit	Anti-rust, anti-korrosjon, ripebestandig og ikke utsatt for gulning

II. Innvendig struktur detaljert forklaring: Integrert skillevegg + forhåndsinstallerte stendere, som forenkler den komplette settmonteringen fra platenivået

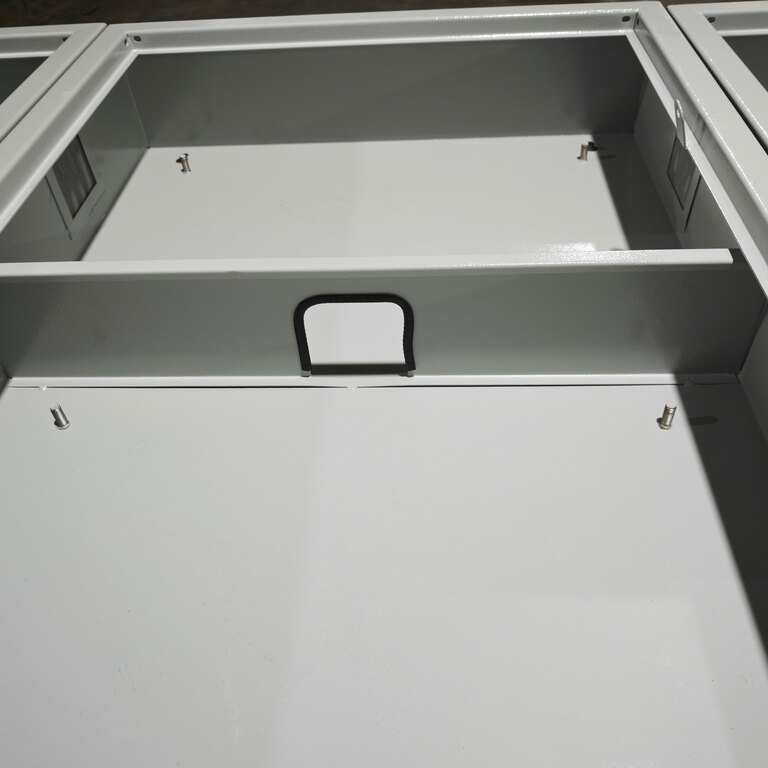

Det andre virkelige bildet åpner den interne strukturen til skapet, og viser tydelig kjernedesignen til dette produktet - dobbeltlagsskilleveggen og det forhåndsinstallerte stendersystemet.

Integrert metallskilleplate: Sterk og svak strøm skilles, og ledningene er pene

En integrert metallskilleplate er horisontalt installert inne i boksen, og deler det indre hulrommet i to uavhengige installasjonsrom øverst og nederst. Skilleveggen er sveiset og festet til boksrammen, med høy styrke, motstand mot bøyning og evnen til å støtte tyngre elektriske komponenter. Kjerneverdien til denne strukturen ligger i å oppnå separasjon av sterk og svak elektrisitet eller det hierarkiske arrangementet av komponenter:

Øvre rom:Den kan brukes til å installere kontroll- og signalkomponenter som instrumenter, indikatorlys, PLS-moduler, rekkeklemmer, etc.

Nedre rom:Den brukes til å arrangere hovedkretsstrømkomponenter som effektbrytere, kontaktorer, termiske reléer og kobbersamleskinner.

De øvre og nedre rommene er fysisk isolert for å forhindre at den elektromagnetiske interferensen generert av den store strømmen i hovedkretsen påvirker signalnøyaktigheten til kontrollkretsen. Samtidig reduseres kryssinterferensen av linjene betydelig, og skillelinjene er klare med et øyekast under vedlikehold.

Trådpassasje: Øvre og nedre rom henger sammen, og det brukes ingen sidevikling

Midt på skilleveggen åpnes en lang stripeformet trådgang. Ledningene mellom øvre og nedre rom kan kobles direkte gjennom denne passasjen uten å måtte gå rundt siden av boksen for kabling. Denne detaljerte designen gjør ledningsbanen til den korteste og mest regelmessige. Kabelbakkene kan justeres direkte med kabelkryssene for legging, og samtidig forbedre monteringseffektiviteten og estetisk appell.

Forhåndsinstallerte faste stendere i de fire hjørnene i rustfritt stål: eliminerer behovet for boring og tapping på stedet

Faste boltbolter i rustfritt stål er forhåndssveiset i de fire hjørnene på både øvre og nedre skapseksjoner, en nøkkeldesignfunksjon som reduserer den totale monteringstiden betydelig. I tradisjonelle skapinstallasjoner krever montering av elektriske komponenter måling, posisjonering, boring og tapping på stedet – prosesser som ikke bare er tidkrevende, men som også medfører risiko for feiljusterte hull som fører til usikre installasjoner. Med de forhåndsinstallerte tappene flyttes denne prosessen frem til platefremstillingsstadiet. Ved mottak av skapet kan montører sikre instrumenter, strømbryterskinner, monteringsplater, rekkeklemmer og andre komponenter direkte ved hjelp av bolter på de forhåndsborede tappene, noe som eliminerer behovet for maskinering på stedet.

Med en distribusjonsboks med 10 kretser som et eksempel, kan den forhåndsinstallerte boltdesignen spare omtrent 30 til 40 minutter med monteringstid. I storskala ingeniørordrer er de akkumulerte besparelsene i arbeids- og tidskostnader betydelige.

III. Dørkropp og installasjon: Komplett sett, egnet for ulike bruksscenarier

Venstre side av boksen er reservert for montering av dørhengsler, og den matches med en hvit boksdør av samme spesifikasjon. På bildet kan det ses at dørpanelene til samme parti er plassert på siden og venter på montering. Dørkroppen kan utstyres med låser og observasjonsvinduer etter kundens krav. Etter lukking kan den oppnå støvtett beskyttelse og forhindre at ikke-profesjonelle gjør feil.

Installasjonsmetoden bruker eksponert veggmontert type. Baksiden av boksen er reservert med hengehull, som kan festes direkte på veggen uten ekstra braketter. For scenarier som krever bakkeinstallasjon, kan en basebrakett også utstyres som tilleggsutstyr.

IV. Typiske bruksscenarier

Den standardiserte platestrukturen til det dobbeltlags separerte metallfordelingsboksskallet og det fleksible forhåndsinstallerte tappsystemet gjør den egnet for en rekke innendørs kraftfordelings- og kontrollscenarier

Bygningskraftfordeling: Gulvfordelingsbokser, lysstyringsbokser, hovedbrytere og grenbrytere er henholdsvis anordnet i øvre og nedre rom.

Industriell kontroll:PLS styreskap, elektrisk styreboks for utstyrsmatching. Kontrollere og terminaler er installert i det øvre rommet, og drivkomponenter er plassert i det nedre rommet.

Laboratorie og rent verksted:Det hvite pulverlakkerte utseendet er i harmoni med innemiljøet, og oppfyller de støvtette og estetiske kravene til rene scenarier.

Batch engineering anskaffelser:Standardisert struktur støtter storskala produksjon og rask levering, egnet for sentralisert matching av storskala byggeprosjekter.

V. Fra metallplater til komplette sett: Forenkle monteringsprosessen med standardiserte skall

Ouyue Electric er forpliktet til å gi kundene mer effektive og standardiserte elektriske kabinettløsninger påplateproduksjonsnivå. Metallskapene med dobbeltrom har integrert skillevegg, forhåndsinstallerte monteringsstendere og en standardisert ramme, og tilbyr panelbyggere og ingeniørentreprenører kapslingsprodukter som kombinerer strukturell styrke med enkel montering.

Når produkttegningene er bekreftet, tar det bare 7 dager å fullføre det ferdige produktet.Enten du trenger standardspesifikasjoner eller tilpassede design basert på tegningene dine,vennligst send oss ​​dine tekniske krav,og vi vil umiddelbart gi løsningsforslag og prøveproduksjonsplanlegging.
