Det nye XL-21 strømfordelingsskapet til Ouyue Electric har blitt lansert, og den første batchen er bestemt til Sør-Korea

I. Delt øvre og nedre struktur

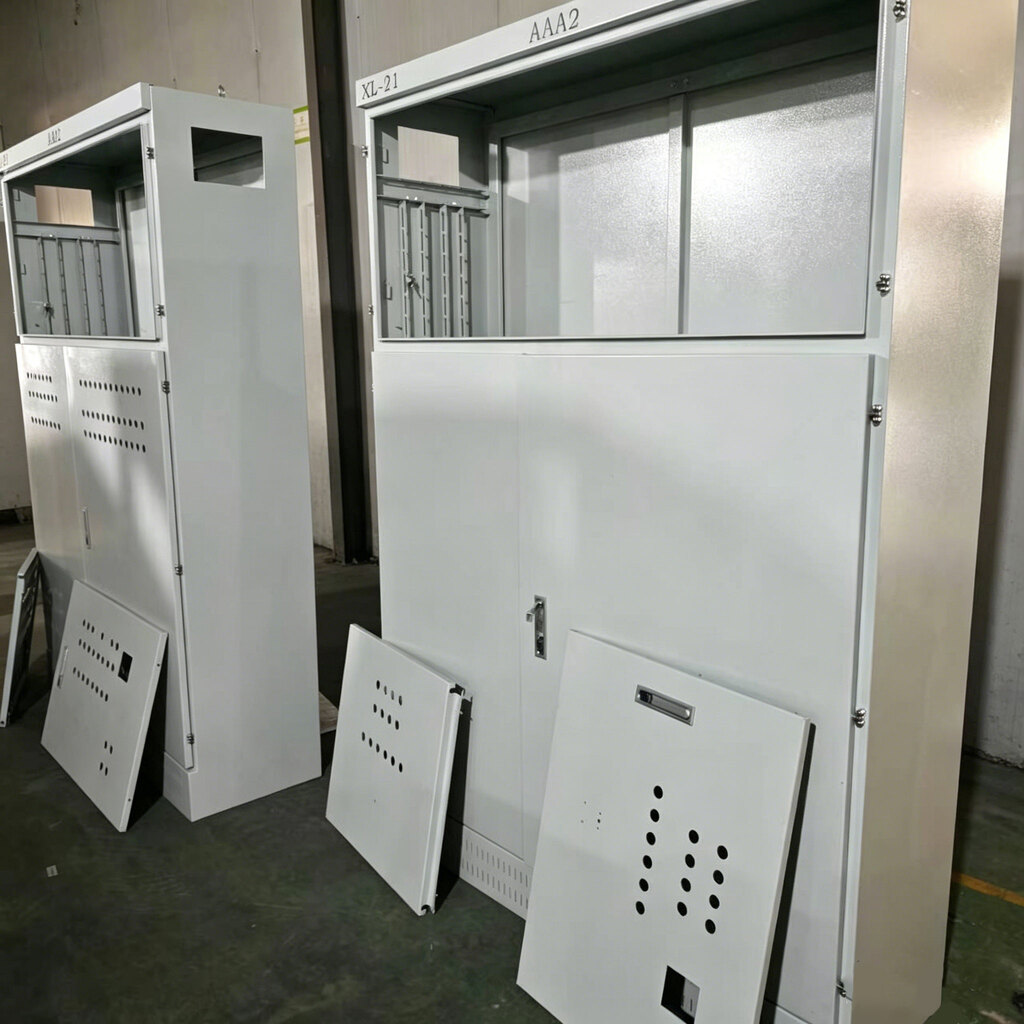

Det første virkelige bildet viser det generelle utseendet til XL-21 strømfordelingsskap. Skapet har en delt øvre og nedre struktur, som tydelig deler funksjonsområdene inn i to uavhengige rom, øvre og nedre.

Øvre del: Instrumentobservasjonsvindusområde

En gjennomsiktig vindusmonteringsposisjon er reservert på toppen av skapet for å arrangere amperemetre, voltmetre, indikatorlys, skiftebrytere og andre måle- og displaykomponenter. Drifts- og vedlikeholdspersonell trenger ikke åpne skapdøren. De kan lese elektriske parametere og bestemme driftsstatus i sanntid gjennom vinduet, noe som i stor grad forbedrer effektiviteten ved daglig inspeksjon og feildeteksjon. Toppen av skapet er reservert for identifikasjonsposisjoner, som kan limes med kretsnummer, utstyrsnavnskilt eller sikkerhetsadvarselsetiketter i henhold til kundens krav.

Nedre del: Betjeningsrom for hovedbryter

Betjeningsrommet for hovedbryteren i bunnen av skapet er utstyrt med en uavhengig dørlås. Overflaten på skapdøren er utstyrt med flere sett med varmeavledningsrunde hull, som danner fremre og bakre konveksjonsluftkanaler med varmeavledningsbakplaten med samme spesifikasjon på baksiden av skapet. Mens det sikres ventilasjon og varmeavledning, kontrolleres diameteren på de runde hullene ved balansepunktet mellom støvforebygging og varmeavledning, noe som reduserer inntrengning av støv. Lagerdøren er utstyrt med en dedikert mekanisk lås for å forhindre at uautorisert personell misbruker den og oppfyller kravene til elektrisk sikkerhet for industrianlegg.

II. Internt justerbart installasjonssystem: Ett sett med skap er kompatibelt med flere strømfordelingsskjemaer

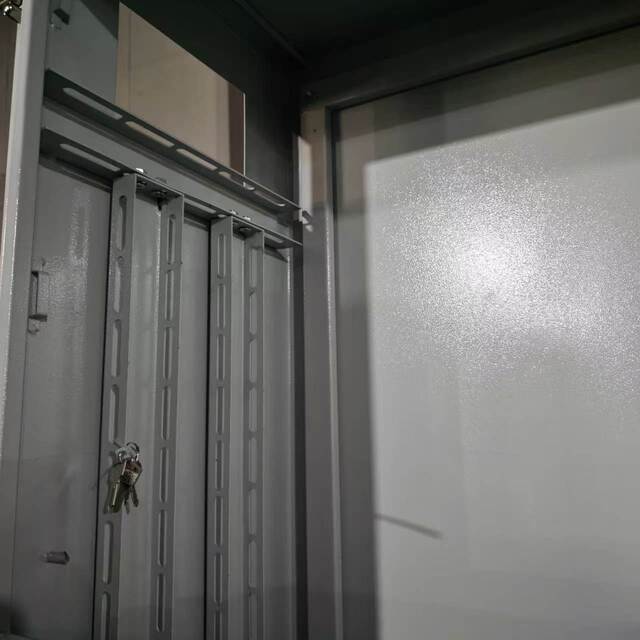

Det andre virkelige bildet fokuserer på de interne strukturelle detaljene til XL-21-strømfordelingsskapet, og viser den mest sentrale designfunksjonen til dette produktet - det fullt justerbare installasjonssystemet.

Forhåndsinstaller flere sett med justerbare installasjonssøyler

Innsiden av skapet er forhåndsinstallert med flere langsgående installasjonssøyler, hver med lange hull. Monteringsføringsskinnene og monteringsplatene kan fritt justeres i høyden opp og ned langs søylene. Dette betyr at samme skap fleksibelt kan tilpasses ulike spesifikasjoner av formstøpte automatsikringer, AC-kontaktorer, termiske reléer og kobberskinner i henhold til den aktuelle kraftfordelingsplanen. Enten det er en 200A eller 630A hovedbryter, og om det er en flersløyfe eller fåsløyfe konfigurasjon, kan installasjonsposisjonene ordnes etter behov uten at skapet må skiftes ut.

Fagene på lageret er uavhengige, og den sterke og svake elektrisiteten er atskilt

Instrumentområdet og hovedbryterrommet er adskilt av metallskillevegger for å oppnå separate ledninger for sterk og svak elektrisitet. Denne utformingen har to vesentlige betydninger: For det første er den elektromagnetiske interferensen generert av den store strømmen i hovedkretsen isolert i det nedre rommet og vil ikke påvirke målenøyaktigheten til instrumentene og signallinjene i det øvre rommet. For det andre, når du inspiserer hovedbryteren, hold den øvre instrumentkretsen isolert for å redusere risikoen for utilsiktet berøring. Skilleplaten reserverer ledningsføringshull, og gummibeskyttende åpninger er anordnet ved kabelgjennomføringspunktene for å forhindre at isolasjonslaget kuttes.

III. Kaldvalset stålplate + elektrostatisk pulverlakk: Gir langtidsbeskyttelse for innendørs kraftfordeling

XL-21 kraftfordelingsskap er konstruert av høykvalitets kaldvalset stål, formet gjennom integrert laserskjæring og CNC-bøyning, med hjørner satt sammen ved hjelp av boltede forbindelser. Sammenlignet med helsveisede strukturer, sikrer den boltede sammenstillingen strukturell integritet samtidig som den gir større bekvemmelighet for demontering, vedlikehold og utskifting eller oppgradering av interne komponenter.

Skapets overflate er behandlet med elektrostatisk pulverlakk, med en matt grå-hvit finish. Sammenlignet med tradisjonell malingssprøyting, gir elektrostatisk pulverlakk sterkere vedheft og overlegen motstand mot slag og korrosjon. I innendørs industrielle miljøer - som verksteder, fabrikker og transformatorstasjoner - forblir den holdbar over langvarig bruk uten flis eller rust. Det matte grå-hvite belegget gir en ren, moderne estetikk som komplementerer den standardiserte utformingen av distribusjonsrom på tvers av ulike industrielle omgivelser.

Hvert skap er standard utstyrt med et bakpanel med ventilasjonshull, på linje med de sirkulære ventilasjonshullene på døren for å skape en naturlig luftkonveksjonskanal. Døren er utstyrt med en dedikert mekanisk lås, og nøkler styres sentralt for å sikre at kun autoriserte elektrikere har tilgang til hovedbryterrommet, og forhindrer uautorisert adgang.

IV. Eksport til Sør-Korea: Kompatibel med utenlandske industrielle kraftdistribusjonsstandarder

Denne batchen med XL-21 strømfordelingsskap er tilpasset en koreansk klient, med spenningsnivåtilpasning, valg av samleskinnespesifikasjoner og skapdimensjoner justert i henhold til kundens tekniske krav. Det sørkoreanske industrielle kraftdistribusjonsmarkedet stiller to nøkkelkrav til utstyr: for det første standardisert høyspent- og lavspentsoneisolasjon; for det andre, kompatibilitet i innvendig skapinstallasjon – fabrikkproduksjonslinjer krever ofte justeringer av strømkretskonfigurasjoner basert på skiftende produksjonsoppgaver, og et justerbart monteringssystem oppfyller nøyaktig dette fleksible kravet.

From China to South Korea, the sea freight route is short and customs clearance is highly efficient. Ouyue Electric leverer standard eksportemballasje skreddersydd for det koreanske markedet: fumigerte trekasser med tilpassede boblefilmdemping, og separate rom for skap og tilbehør for å sikre produktsikkerhet under både sjøfrakt og innenlandstransport.

V. Tilpass strømdistribusjonsløsningen fra XL-21

DeXL-21 strømfordelingsskapis the latest achievement of Ouyue Electric in the field of industrial power distribution. Fra det justerbare installasjonssystemet til den delte lagerstrukturen, fra pulverlakkeringsprosessen for kaldvalsede stålplater til bekvemmeligheten av boltmontering og vedlikehold, er hvert design orientert mot de faktiske bruksscenariene.

It only takes 7 days to produce the finished product after the product drawings are confirmed. Enten du trenger standardkonfigurasjon eller dybdetilpasning i henhold til prosjekttegninger, ønsker vi deg velkommen til å sende dine tekniske krav. We will provide you with solution suggestions and sample scheduling.
