Utendørs regntett distribusjonsboks: Seks detaljer inni

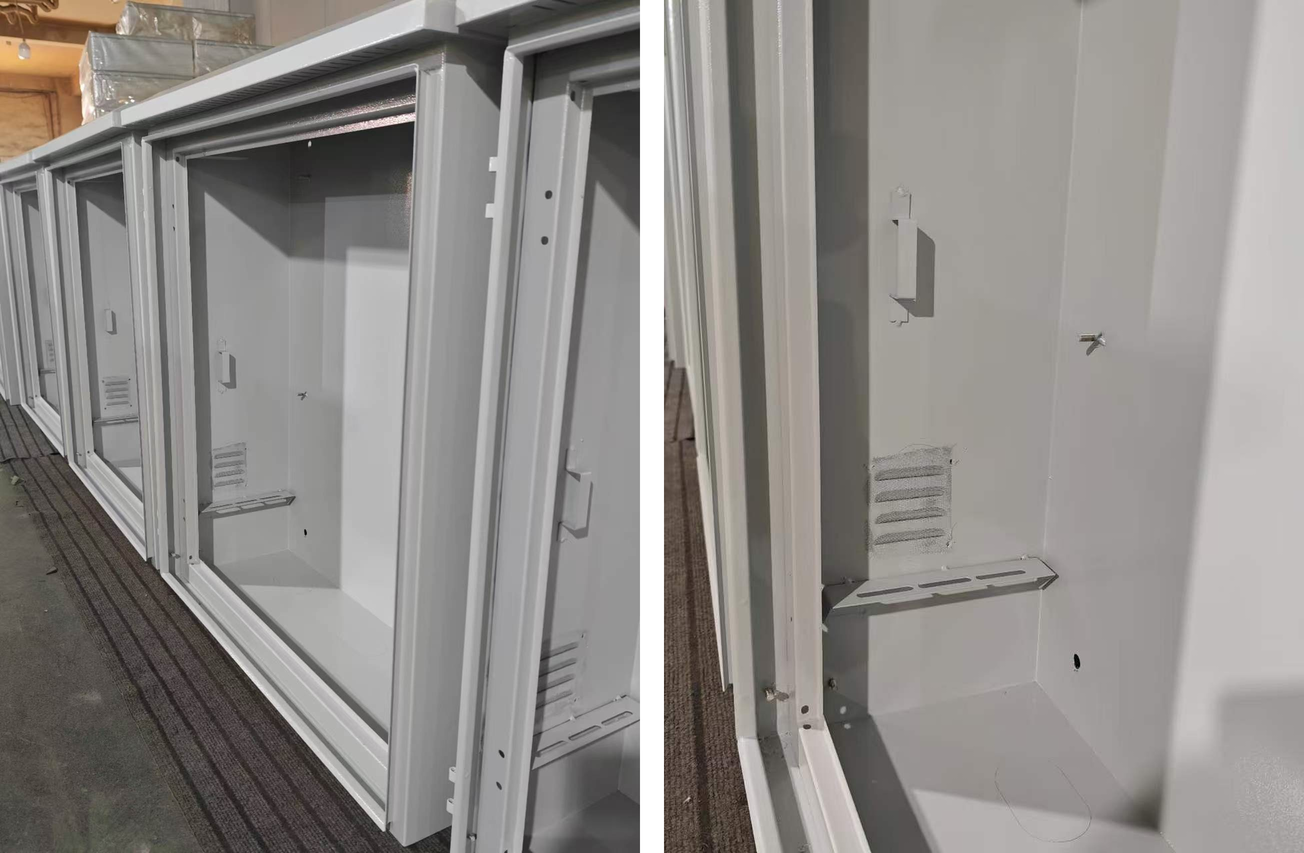

Ouyue Electric publiserer fabrikkbilder av utendørs regntette distribusjonsbokser i rustfritt stål, som matcher seks detaljer som er synlige på det ferdige kabinettet til monteringstrinnene bak hver. Bildene kommer fra enheter i produksjon, og den åpne døren viser dørkarmtetning, sideventil med insektnetting, innvendig brakett, nedre sporstøtte, sirkulær utskjæringsmarkering på bunnen og dørhengsler.

Et kabinett er en metallplate, så et avvik i ethvert trinn forblir på det ferdige produktet. En dørkarm uten flathet etterlater et ujevnt gap når døren lukkes. En pakning med ujevn skjøt kan ikke holde det deklarerte beskyttelsesnivået under reelle installasjonsforhold. Kjøpere som sjekker en prøve kan starte med tre punkter: gap jevnhet rundt en lukket dør, en pakning som går som en kontinuerlig sløyfe, og utskjæringer som samsvarer med tegningen.

Seks synlige detaljer og monteringstrinnene bak hver enkelt

Dørramme og tetning: Hvor beskyttelsesnivået kommer fra

Dørkarmpakningen løper kontinuerlig på bildene, presset inn i kanalen og formet som ett stykke i de fire hjørnene. Pakningen er den delen som lettest går tapt under montering: bare en pakning som går som en kontinuerlig sløyfe lukker kretsen når låsen er strammet. Ouyue Electric leverer utendørs regntette distribusjonsbokser med beskyttelsesklasser tilgjengelig i IP54, IP55, IP56 og IP65. Ventilerte versjoner med sideventiler og insektnetting leveres med IP54 eller IP55.

Sideventil og insektnett: skiller kjøling fra insekter

Sideveggen på bildene har en ventilasjonsåpning med hvit insektnetting bak. Lavt nivå inntak og høyt nivå eksos danner en konveksjonsbane som fører varme fra komponenter ut av kabinettet. Nettingen sitter bak ventilen for å blokkere flygende insekter og stoppe insektkropper som samler seg inne, der rusk kan bygge bro over terminaler. I støvete områder er et vaskbart støvfilter montert utenfor ventilen verdt å legge til, sammen med en rengjøringsplan.

Interne braketter og nedre støtter: Reservert for kjøperkomponenter

Bildene viser en innvendig brakett på veggen og en rad med slissede støtter lavere ned. Innvendig plass er reservert for komponenter levert av kjøper: effektbrytere, kontrollere, kommunikasjonsmoduler eller strømforsyninger monteres av kjøper, mens Ouyue Electric leverer kabinett, braketter og monteringshull. Den slissede støtten sitter under ventilen og bærer komponentvekten uten å blokkere konveksjonsbanen.

Base utskjæringsmerking: Unngå vannfelle

Basepanelet på bildene viser en sirkulær utskjæringsmarkering. Kabler kommer inn fra under kabinettet, og unngår vannlåsen som oppstår når kabler kommer inn fra siden. Den reserverte utskjæringen kan stanses eller lukkes for å passe til stedet, noe som reduserer beleggskader fra boring på stedet. Der det er planlagt boring på stedet, skal tegningen angi hulldiameter og mengde slik at Ouyue Electric kan fullføre arbeidet før utsendelse.

Dørhengsler: det svake punktet i levetiden

Døren på bildene er koblet til kabinettet med sidehengsler. Hengsler, låser, skruer og jordbolter er alle utsatt maskinvare, og i kystnære, høy salttåke eller kjemiske miljøer svikter utsatt maskinvare vanligvis før kabinettet. Spesifiser 304 eller 316 rustfritt stål for å matche kapslingsmaterialet og unngå galvanisk korrosjon mellom ulike metaller. Der døren skal være enkel å betjene, skal den tekniske avtalen registrere hengseltypen og vedlikeholdsintervallet.

Overflatefinish og batchkonsistens

Bildene viser et lysegråt belegg med konsistent glans og farge over ett produksjonsparti. Beleggets holdbarhet avhenger av forbehandlingens kvalitet snarere enn av pulver alene, og ufullstendig avfetting eller avkalking fører til blemmer og avskalling innen seks måneder til to år. Kjøpere bør be om beleggtype og filmtykkelse, og bekrefte fargen mot en RAL- eller Pantone-referanse for å unngå synlige batchforskjeller ved etterbestilling.

Batch levering

Vedleggene på bildene er produsert i et løp fra én tegning, med konsekvente dimensjoner og utskjæringsposisjoner. Ouyue Electric driver et 2000 kvadratmeter stort anlegg i Liushi Town, Wenzhou, Zhejiang, med to samlebånd, mer enn 10 års erfaring med produksjon av metallkapslinger og CE-sertifisering.

Skap kommer i jern, 304 rustfritt stål og 316 rustfritt stål. Kyst- og høysalttåkeprosjekter er bedre tjent med 316, mens innlands- eller utendørsanlegg betjenes av 304. Minimumsbestillingen er 10 stykker, med tegningsbasert tilpasning og batchlevering.

Ofte stilte spørsmål

Kan insekter komme inn gjennom ventilen på en utendørs regntett distribusjonsboks i rustfritt stål?

Insektnetting er montert bak ventilen, med en maskestørrelse valgt for å blokkere vanlige flygende insekter samtidig som luft slipper gjennom. I støvete områder er et vaskbart støvfilter utenfor ventilen og en vanlig rengjøringsplan verdt å legge til.

Hvilke komponenter kan den interne braketten bære?

Den interne braketten og den nedre sporstøtten fikser kjøperen leverte strømbrytere, kontrollere, kommunikasjonsmoduler eller strømforsyninger. Ouyue Electric leverer kapslingen, brakettene og monteringshullene, og kjøperen monterer de interne komponentene.

Kan basiskabelinngangen åpnes for å passe til stedet?

Ja. Basepanelet har en reservert sirkulær utskjæring, stanset eller lukket for å passe til stedet, med diameter og mengde bekreftet mot tegningen.

Hvorfor gis et kapsling i rustfritt stål et belegg?

Valget avhenger av prosjektmiljøet. Skaftene på bildene har et lysegråt belegg for jevn fargetilpasning og enklere fjerning av overflatemerker, mens en naturlig rustfri finish passer til generelle utendørsplasser.

Hva er minimum bestillingsmengde?

10 stk. Lengde, bredde, høyde, arktykkelse, materiale, utskjæringsposisjoner, trykk og ventilasjonsmengde er laget etter tegning.

Distribusjonsboksdistributører, solenergi- og energilagringsentreprenører og telekombasestasjonsintegratorer er velkommen til å kontakte Ouyue Electric for prøver og priser på utendørs regntette distribusjonsbokser i rustfritt stål. Etter at en tegning eller dimensjonskrav er levert, bekrefter det tekniske teamet materiale, utskjæringer, overflatefinish og beskyttelsesnivå. Forespørsler kan sendes gjennom forespørselsskjemaet.
