Kjenner du kjernekomponentene i distribusjonsboksen?

Kjenner du kjernekomponentene i distribusjonsboksen?

Åpne distribusjonsboksen foran strømbryteren, terminalen, beskyttelsesmodulen og andre komponenter i det elektriske systemet. Hver komponent påtar seg en klar funksjon for i fellesskap å sikre sikker distribusjon og stabil drift av kraft. Nedenfor, China Ouyue Electric for deg å demontere nøkkelkomponentene til distribusjonsboksen og dens arbeidsprinsipp.

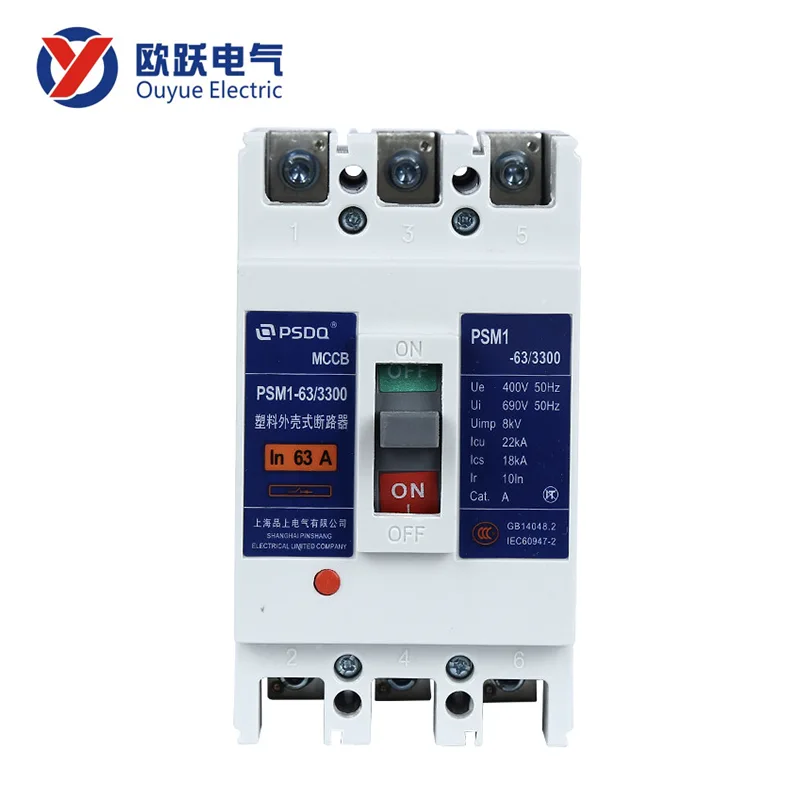

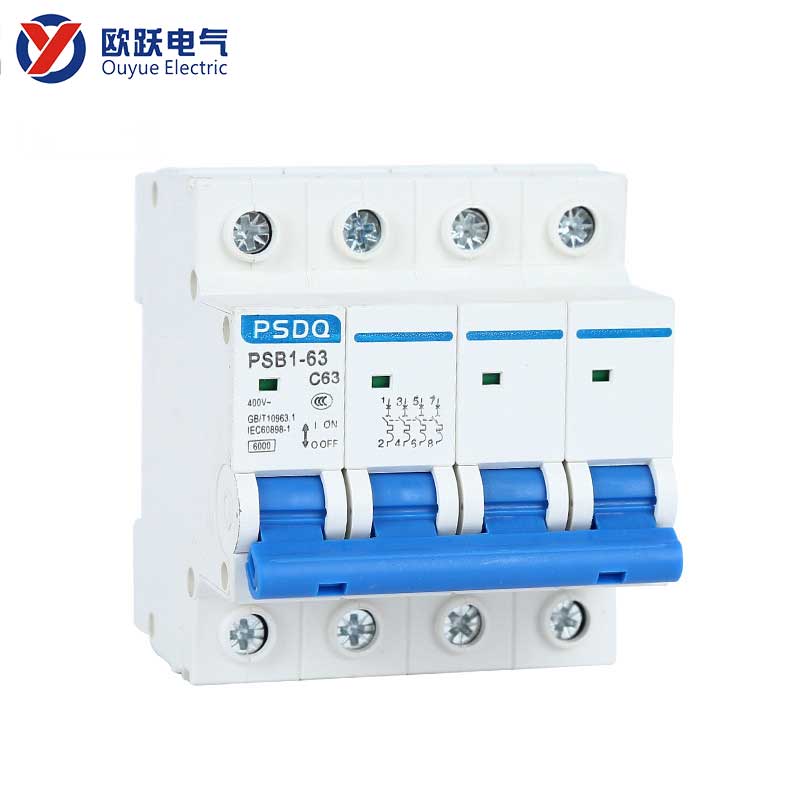

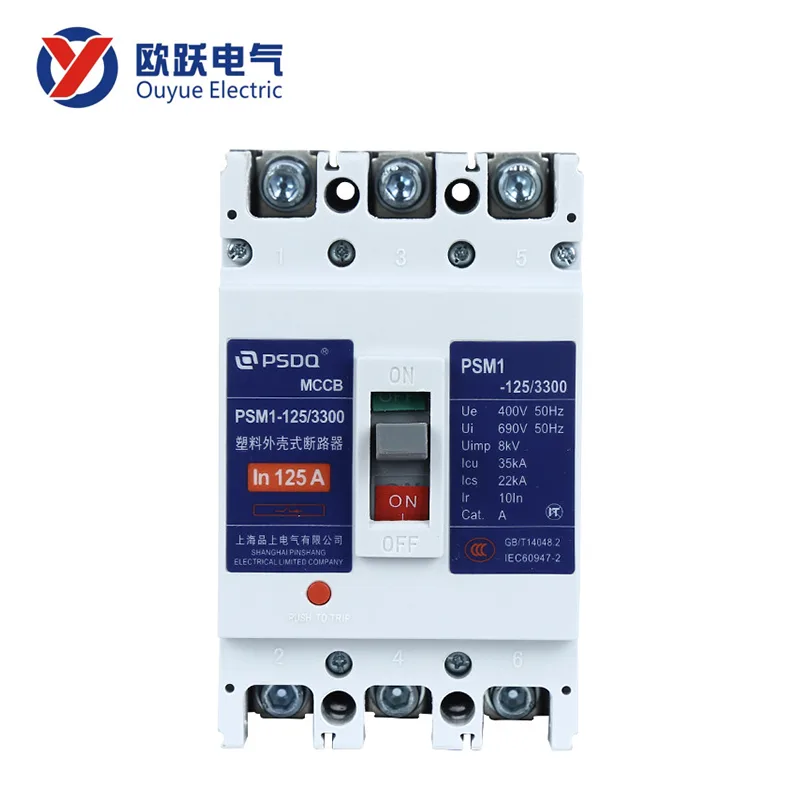

Strømbryter - kjernekomponenten i kretsbeskyttelse

Strømbryter er den grunnleggende komponenten i kretsbeskyttelsen i distribusjonsboksen. Dens funksjon er å automatisk kutte strømmen når det er overbelastning eller kortslutningsfeil i kretsen, og forhindre at overoppheting av kretsen forårsaker skade på utstyr eller sikkerhetsulykker.

• Arbeidsprinsipp: Når strømmen gjennom strømbryteren overskrider nominell verdi eller det oppstår en kortslutning, utløser det interne termisk følsomme elementet eller den elektromagnetiske mekanismen utløseren, slik at kontaktseparasjonen, og dermed avbryter kretsen. Etter feilsøking kan strømbryteren tilbakestilles manuelt for å gjenopprette strømforsyningen.
• Vanlige typer: termisk kretsbryter som bruker bimetallplatebøyning for å oppnå utløsning, egnet for overbelastningsbeskyttelse; Den magnetiske strømbryteren er avhengig av at den elektromagnetiske spolen virker raskt i øyeblikket av kortslutning, og responstiden er kortere. Termisk magnetisk kretsbryter kombinerer de to mekanismene og tar hensyn til responskravene til overbelastningsbeskyttelse og kortslutningsbeskyttelse, som er mye brukt i distribusjonsbokser for tiden.

I distribusjonsboksen tilsvarer hver strømbryter en uavhengig krets for å realisere shuntkontrollen av forskjellige kretser som belysning, stikkontakt og spesialutstyr, noe som er praktisk for feilsøking og daglig vedlikehold.

Sikring - engangs overstrømsbeskyttelseselement

Sikringer brukes fortsatt i enkelte scenarier som krever høy beskyttelsesresponshastighet. Sikringen er en engangsbeskyttelsesenhet, dens funksjon er å kutte av feilkretsen i sin egen smeltemodus.

Sikringen er utstyrt med en metallsmelte, når strømmen overskrider belastningsgrensen, smelter smelten raskt og kobler fra kretsen. Fordi smelteprosessen er nesten øyeblikkelig, brukes ofte sikringer for å beskytte elektroniske presisjonsenheter eller kritiske instrumenter.

Overspenningsvern - spesialmodul for å undertrykke transient overspenning

Bygningens strømforsyningssystem er sårbart for lynnedslag, start og stopp av stort utstyr eller svingninger i strømnettet, noe som resulterer i forbigående overspenning. Rollen til overspenningsbeskyttelsesenhet (SPD) er å raskt utlade denne overspenningen til jordenden, begrense enhetens portspenning, og dermed beskytte det elektriske utstyret på bakenden.

I henhold til forskjellen mellom installasjonssted og beskyttelsesnivå, kan SPD deles inn i tre hovedkategorier:

Type 1 LYN-beskytter: installert i hovedinnkommende ledningskabinett, brukes til å beskytte direkte lyn eller sterk overspenning introdusert av eksterne linjer.

Type 2 SPD: satt i distribusjonsboksen for å undertrykke driftsoverspenningen forårsaket av start og stopp av høyeffektsutstyr i bygningen.

Type 3 SPD: installert i terminalkontakten eller frontenden av utstyret, og gir god beskyttelse for ett enkelt presisjonsutstyr.

Velg Ou Yue, velg hovedfag

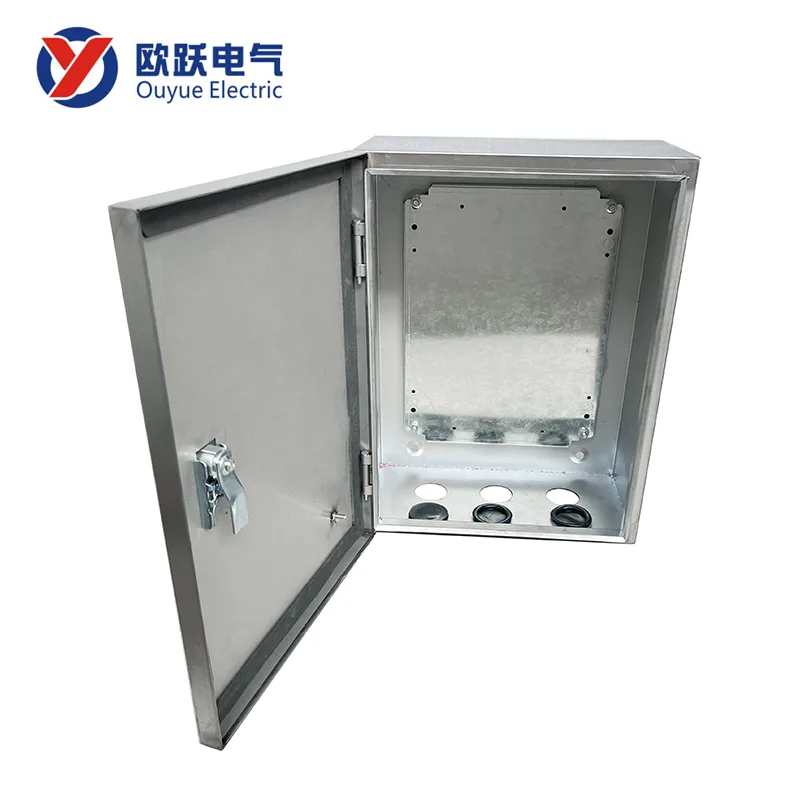

China Ouyue Electric Co., Ltd. har mer enn ti år med teknologiakkumulering innen produksjon av metalldistribusjonsbokser, produkter som dekker bolig-, kommersielle og industrielle scenarier.

Vi leverer ikke bare standard distribusjonsboksprodukter, men også i henhold til kundenes behov i komponentkonfigurasjon, boksstruktur, beskyttelsesnivå og andre aspekter ved tilpasset produksjon, for å møte sikkerhetskravene til forskjellige elektrisitetsmiljøer.

Velkommen nye og gamle kunder til å komme tilkonsultere og kjøpe, Ouyue Electric er villig til å profesjonelle produkter og tjenester for elektrisitet sikkerhet for å gi pålitelig garanti.
