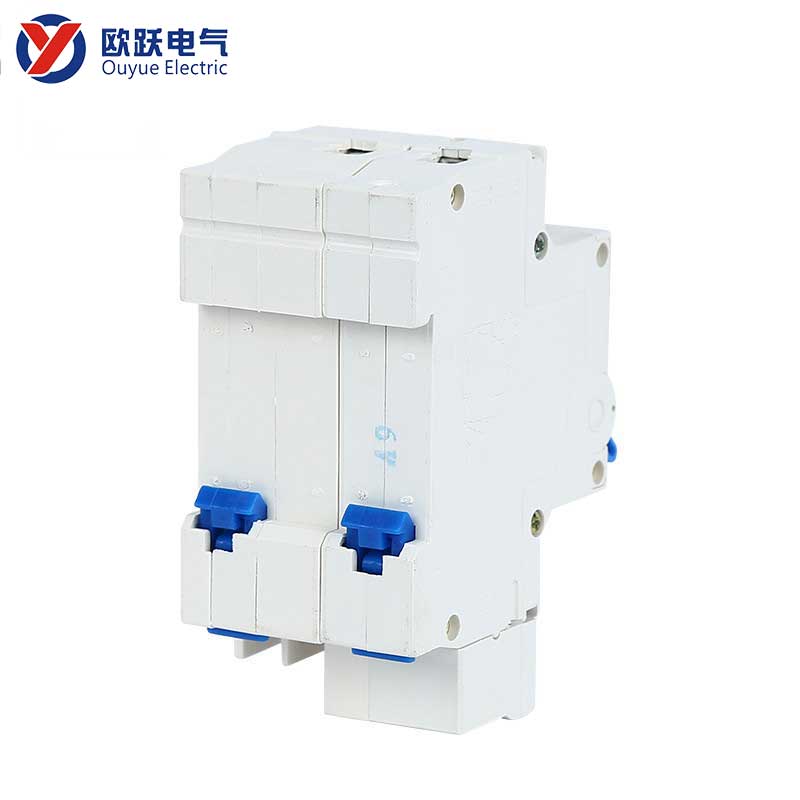

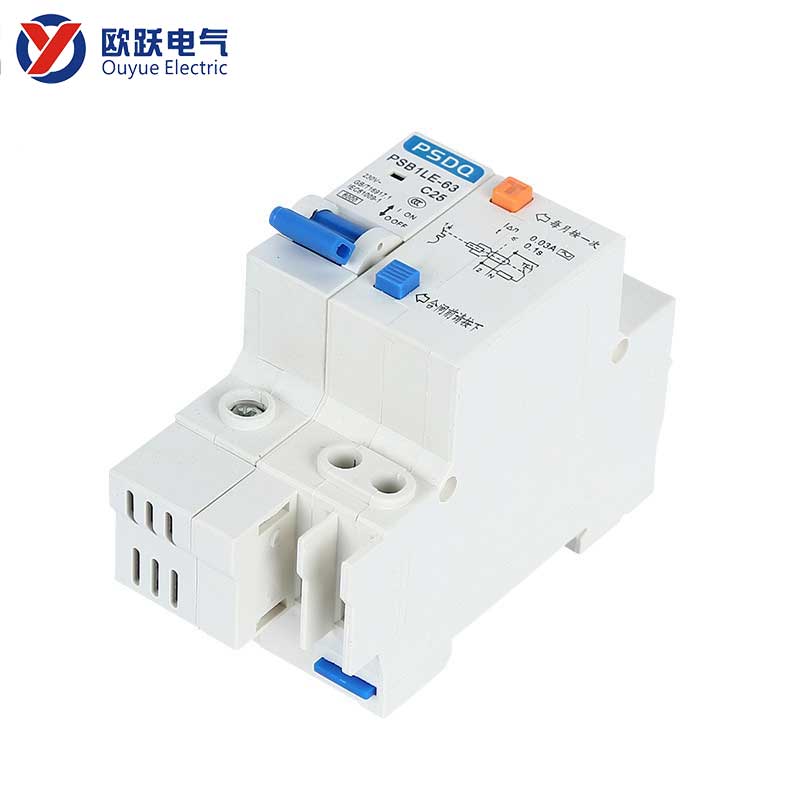

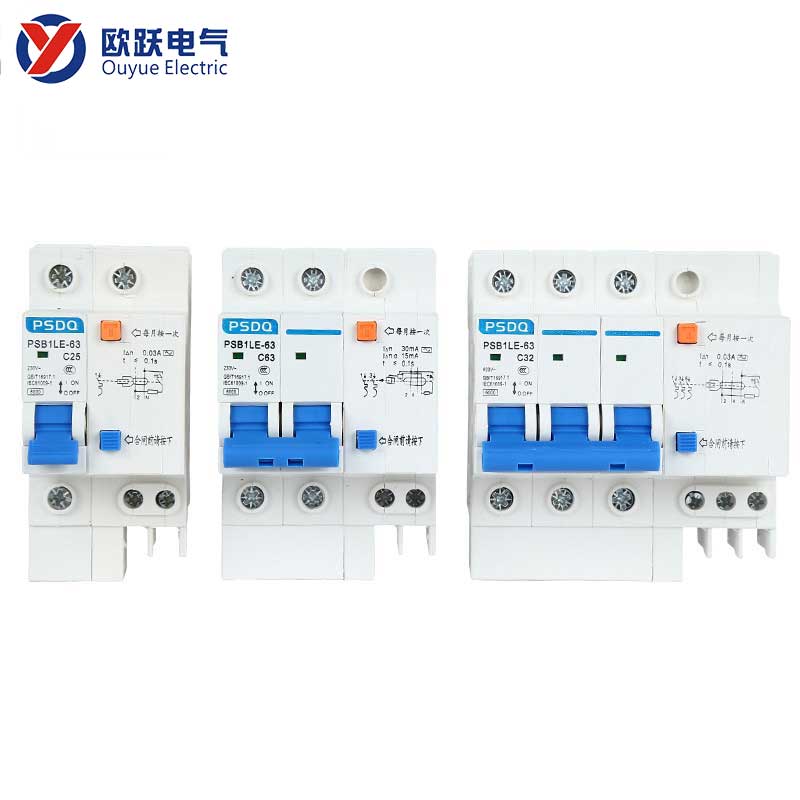

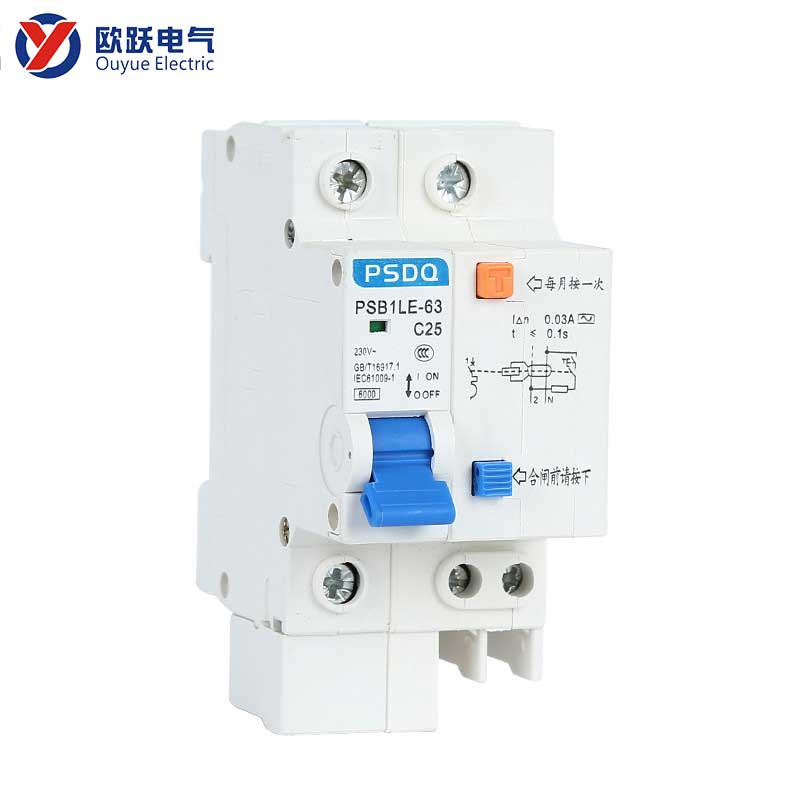

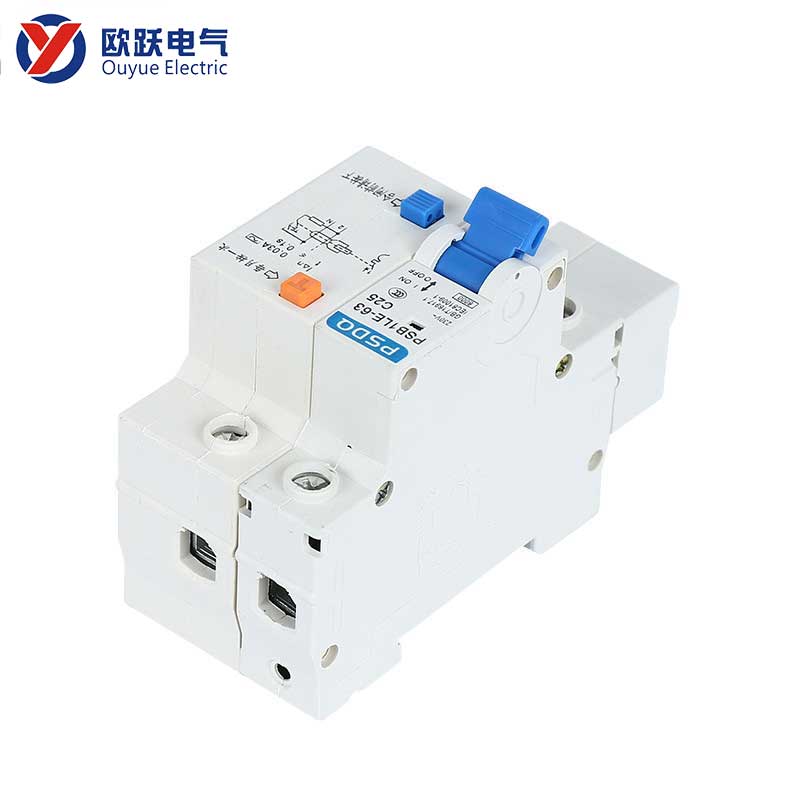

Liten lekkasjebryter 63A 1P+N

Produktintroduksjon

• I møte med den økende etterspørselen etter høyeffekt enfaset elektrisitet i moderne boliger, kommersielle og andre miljøer, krever tradisjonelle kretsbeskyttelsesordninger ofte okkupasjon av to moduler med plass (1P effektbryter + lekkasjetilbehør eller 2P lekkasjebryter), som lett kan forårsake layoutvansker i distribusjonsboksen.
• Den lille lekkasjebryteren 63A 1P+N integrerer innovativt overbelastnings-, kortslutnings- og høysensitive lekkasjebeskyttelsesfunksjoner innenfor en bredde på kun én standardmodul (18 mm), og kan samtidig bryte faselinjen (L) og nøytrallinjen (N). Det kan gi fullstendig sikkerhetsbeskyttelse for enfasede høystrømskretser.

Produktspesifikasjon

Parameterelement	Spesifikasjonsbeskrivelse
Produktmodell	Liten lekkasjebryter 63A 1P+N
Polar nummer	1P+N
Merkestrøm	63A
Nominell driftsstrøm for lekkasje	30mA
Nominell spenning	230V AC 50/60Hz
Tripping funksjon	Type C
Installasjonsmetode	Standard 35 mm DIN-skinnemontering
Sertifikat	CE

Spørsmål og svar

Q:Hva er forskjellene i beskyttelse mellom 1P+N og 2P lekkasjebrytere?

EN:Det er helt ekvivalent i overbelastnings-, kortslutnings- og lekkasjebeskyttelsesfunksjonene i kjernen av kretsen. Hovedforskjellen ligger i den fysiske strukturen: 1P+N tar i bruk en enkelmodus kompakt design, mens 2P har en dual-mode bredde. Begge kan samtidig koble fra L-linjen og N-linjen.

Q:Hvordan er den nøytrale linjen (N) beskyttet i denne modellen?

EN:N-polen til denne typen liten lekkasjebryter 63A 1P+N, slår seg kun på og av synkront med faselinjen, og gir isolasjonsfunksjon. Imidlertid har den vanligvis ikke en uavhengig overbelastningsbeskyttelse magnetisk utløsning (dvs. N-pol overbelastning forårsaker ikke utløsning alene). Dens funksjon er å gi fullstendig lekkasjebeskyttelse og sikker bipolar isolasjon.
