Tordenvær sesong utendørs distribusjonsboks hvordan lynbeskyttelse? Analyse av utformingen av jordet kobberstang og overspenningsvern av fordelingsboks i rustfritt stål

I. lynnedslag deler ikke bare taket -- hvorfor trenger utendørs distribusjonsbokser lynbeskyttelse?

Når lynet treffer en bygning eller tilstøtende bakken, kan den øyeblikkelige strømmen nå størrelser fra titalls kiloampere til hundrevis av kiloampere. Denne store strømmen truer utendørs distribusjonsbokser via to primære veier:

1. Direkte lynnedslag: Lynet slår direkte inn i fordelingsboksen eller de tilkoblede kablene. Selv om sannsynligheten for dette scenariet er lav, blir det interne utstyret i distribusjonsboksen nesten fullstendig ødelagt umiddelbart.

2.Indusert lynnedslag og overspenning i strømnettet: Et langt mer vanlig scenario oppstår når lynet treffer en fjern kraftledning eller kommunikasjonskabel, og genererer en overspenning som forplanter seg langs lederen til distribusjonsboksen; alternativt induserer et lynnedslag til tilstøtende jord overspenning på de inngående og utgående kablene til distribusjonsboksen via intense elektromagnetiske pulser. Denne "indirekte overførte" overspenningen kan nå flere tusen volt, som langt overstiger tålespenningen til konvensjonelle elektroniske komponenter, bryter gjennom kretskort og brenner ut strømmoduler øyeblikkelig.

I applikasjonsscenarier inkludert distribusjonsbokser for utendørs sikkerhetsovervåking, ladestasjonsdistribusjonsbokser og kommunikasjonsbasestasjonsdistribusjonsbokser, har det interne utstyret høy verdi og strenge krav til kontinuerlig strømforsyning. Derfor er lynbeskyttelse ikke en valgfri hjelpefunksjon, men et obligatorisk designkrav.

II.Jordingssystemet til distribusjonsboks i rustfritt stål -- grunnlaget for lynbeskyttelse

Fordelingsboksen i rustfritt stål fungerer som enkritisk ledd i lynbeskyttelse og jordingssystemer, med sin kjerne komponenter detaljert som følger:

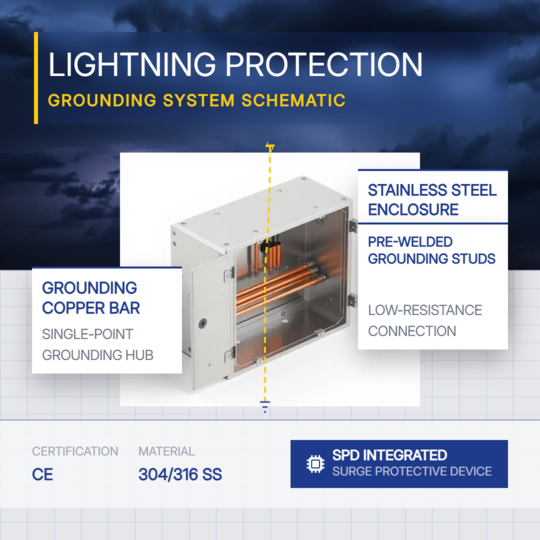

1.Grounding Copper Bar: The Convergence Junction for alle beskyttende jordingsledninger

Den jordende kobberstangen montert inne i distribusjonsboks er kjernen i boksens komplette jordingssystem. De dedikert jordingsledning til lynavlederen, jordingsledningen til bokskabinett, og de beskyttende jordingsledningene til alt tilkoblet utstyr alle konvergerer i dette krysset før de kobles til jordingsnettverket via hovedjordingsledningen. Denne kobberstangen er laget av messing, som tilbyr utmerket elektrisk ledningsevne og korrosjonsmotstand. Sammenlignet med galvaniserte jernstenger, korroderer ikke messingstenger etter langvarig service, og deres kontaktmotstand forblir stabil uten å øke over tid.

Den viktigste funksjonelle verdien av jordingen kobberstang i lynbeskyttelsessystemer er på linje med "en-punkts jording"-prinsippet: alt utstyr beskyttende grunn konvergerer på samme sted, noe som forhindrer sekundær skade på utstyr forårsaket av potensielle forskjeller indusert av flere spredte jordingspunkter. Under den øyeblikkelige utladningen av lynstrømmen, en kortsiktig høy potensial vil dannes på den jordende kobberstangen. Imidlertid, hvis vedlegg og signaljordingen til alt tilkoblet utstyr er elektrisk ekvipotensial bundet til denne kobberstangen, vil ingen farlig potensiell forskjell genereres mellom ulike utstyrsdeler.

2.Stainless Steel Box Enclosure: En iboende ekvipotensiallegeme

Bokskroppen i 304 rustfritt stål er elektrisk ledende som en integrert struktur. Når boksen kabinett er pålitelig koblet til den jordede kobberstangen, danner hele boksen en ekvipotensial kropp med en Faraday-bureffekt. Selv om det eksterne elektromagnetiske feltet endres drastisk, det elektromagnetiske miljøet inne i boksen forblir relativt stabil. Bokskapslingen gir også en viss grad av skjerming og demping for interne elektromagnetiske pulser. I mellomtiden har ekvipotensialbundet bokskropp sikrer at driftspersonell ikke vil fare for elektrisk støt [i tilfelle systemisolasjonsfeil].

III. Inspeksjon før regnvær -Tre forhold angående lynbeskyttelsessystemet for utendørs distribusjon bokser

For utendørs distribusjonsbokser allerede satt i drift, anbefales det at drifts- og vedlikeholdspersonell fullfør følgende inspeksjoner før tordenværet kommer høyrisikoperiode:

1. Visuell inspeksjon av jording tilkoblinger:

Sjekk om alle terminaler på den jordede kobberstangen er sikkert festet, om isolasjonslaget til jordingsledningen er intakt, og om overflaten på kobberstangen har alvorlig oksidasjon eller rust. Hvis det oppdages noe løshet, stram den umiddelbart; hvis det er korrosjon funnet, bytt ut den tilsvarende komponenten umiddelbart.

2. Jordingsmotstand mål:

 Bruk en spesialisert jordingsmotstandstester for å måle jordingsmotstand til hovedjordingselektroden til distribusjonsboksen. Hvis den målte verdien overstiger 10 ohm, inspiser jordingselektroden for korrosjon, brudd eller sjekk om den omkringliggende jorda er for tørr. Legg til ekstra jordingselektroder eller påfør motstandsreduserende middel som nødvendig.

3.SPD-statusinspeksjon:

De fleste SPD-er er utstyrt med et statusindikatorvindu, hvor grønt indikerer normal drift og rød indikerer en feil som krever utskifting. SPD-er vil gradvis brytes ned etter å ha absorbert flere overspenninger. Når statusvinduet blir rødt, vil det indikerer at den interne varistoren har sviktet og må skiftes ut i en rettidig måte; ellers vil lynbeskyttelsesfunksjonen mislykkes fungere normalt.

IV:OUYUE Electrical gir rask tilpasning av utendørs regntette distribusjonsbokser

En pålitelig lynbeskyttelsesløsning for utendørs distribusjonsbokser stammer fra standardisert konstruksjonsnivå utformingen av kabinettet, som omfatter ekvipotensialforbindelsen fra jording av kobberstang til kabinettet i rustfritt stål, samt banen fra de forhåndsinstallerte jordingsskruene til SPD-monteringsbasen. Ouyue Electrics distribusjonsbokser i rustfritt stål er utstyrt med en strukturert jordingssystem fra fabrikk, som gir en standardisert og pålitelig grunnleggende plattform for lynbeskyttelseskonstruksjon, daglig drift, og vedlikehold for sluttbrukere.

 Etter bekreftelse av produkttegninger, ferdige produkter kan leveres for distribusjon innen 7 kalenderdager. Enten du trenger en standardkonfigurasjon eller et dypt tilpasset lyn beskyttelsesløsning, vennligst send inn dine tekniske spesifikasjoner, så gjør vi det umiddelbart gi deg løsningsanbefalinger og en prøveproduksjon tidslinje.
