Hvit spraymalt rustfritt stål utendørs regntett distribusjonsboks masseproduksjon ekte bilder: Fra boksspraying, vanntett gummistrimmelherding til intern struktur full analyse

I. Bokskroppen er sprayet og venter på dørpanelmonteringen

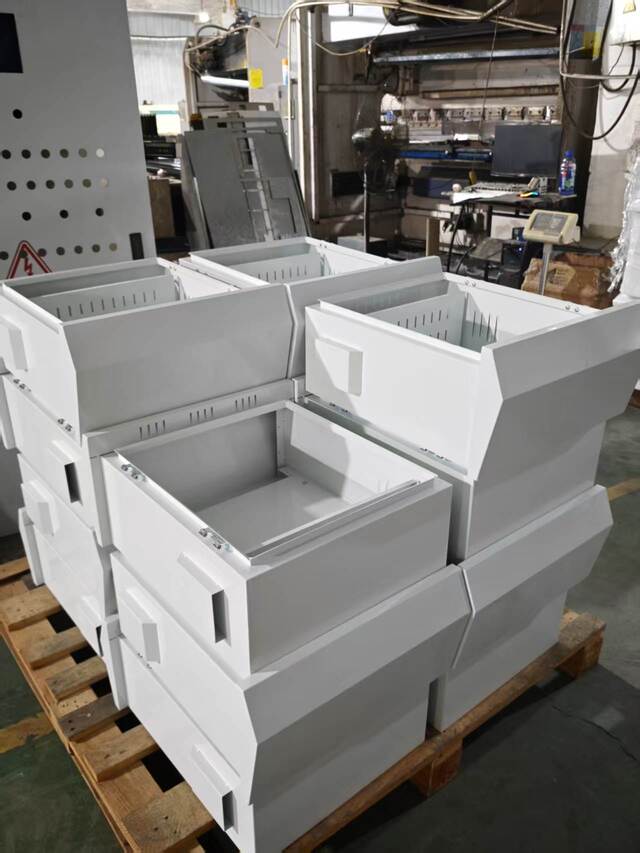

På det første virkelige bildet stables dusinvis av hvite bokskropper i rustfritt stål som har blitt sprayet lag for lag, mens de venter på at dørpanelets gummilister skal herde før den endelige monteringen. Hver boksoverflate er dekket med et jevnt og fint hvitt elektrostatisk pulverlakk. Hjørnene er pent bøyd og sveisene er glatte og fulle.

Denne pakken med bokser er laget av 304 rustfritt stål som basismateriale og er belagt med utendørs elektrostatisk pulver hvitt. Hvitt belegg har praktiske funksjoner i utendørs scenarier - den lyse overflaten reflekterer varmestrålingen fra sollys. I høytemperaturmiljøet om sommeren kan overflatetemperaturen til den hvite boksen være 8-12 °C lavere enn den til den mørkegrå boksen, noe som bidrar til å redusere temperaturstigningen inne i boksen og forlenge levetiden til komponentene. Dette er også grunnen til at utendørs distribusjonsbokser i det europeiske og Midtøsten-markedet generelt foretrekker hvitt belegg.

II. Den vanntette gummilisten for dørpanelet er montert. Etter herding kan den monteres

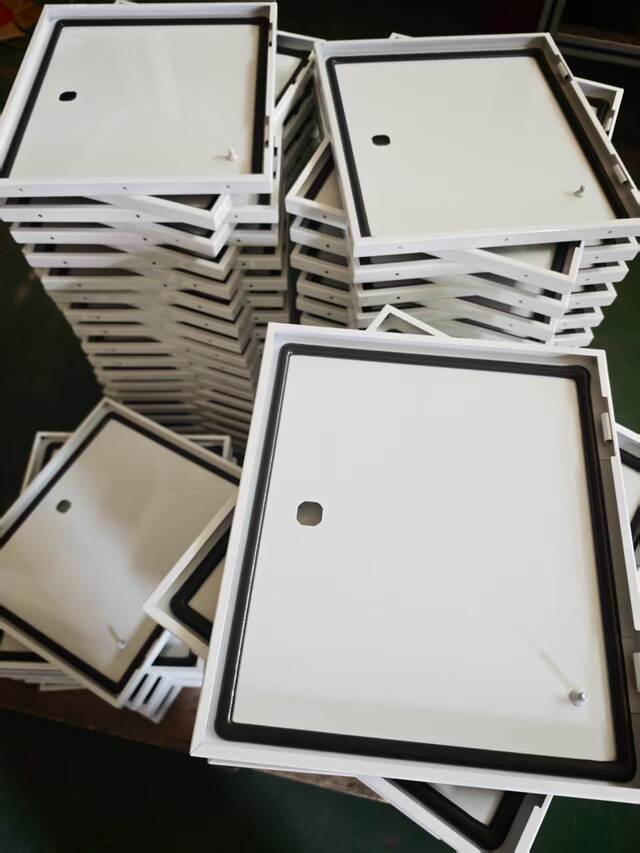

Det andre bildet registrerer dørpanelene som er matchet med denne pakken med bokser. Dørpanelet er ferdigstilt med hvit sprøyting, og gjennomgående sorte vanntette gummilister er innstøpt i kantene. Den er for tiden i stadiet med gummistrimmelherding og står stille. Gummilisten er laget av EPDM (Ethylene Propylene diene monomer gummi) skummateriale med lukkede celler. Den er innebygd i tetningssporet på innsiden av boksdøren gjennom en dedikert limanordning, og hele sirkelen er forseglet uten brudd.

Grunnen til å la tetningsstrimmelen sitte og herde etter installasjon er at limet på baksiden av EPDM-båndet trenger nok tid til å feste seg helt til det rustfrie stålsporet, og forhindrer påfølgende delaminering eller vridning. I tillegg utvikles indre spenninger i stripen under kompresjon og innsetting; ved å la det hvile gjør det mulig for materialet å gjenvinne sin naturlige elastisitet, og unngår overflateujevnheter forårsaket av spenningsfrigjøring etter montering.

Etter at hver gruppe med tetningslister for dørpaneler har herdet, utfører kvalitetsinspektører tilfeldige kontroller av flatheten til tetningsoverflaten og konsistensen av strimmelen som går tilbake.

Før forsendelse gjennomgår hele esker regntesting eller IP65 lufttetthetsprøver for å verifisere at tetningsytelsen oppfyller standardene. EPDM lukkede celler skumforseglingsstrimler valgt av Ouyue Electric har et langsiktig driftstemperaturområde på -40 °C til 120 °C, og opprettholder stabile tilbakeslags- og forseglingsegenskaper selv etter år med eksponering for utendørs sollys og regn.

III. Demontering av interne strukturelle komponenter i den rustfrie fordelingsboksen

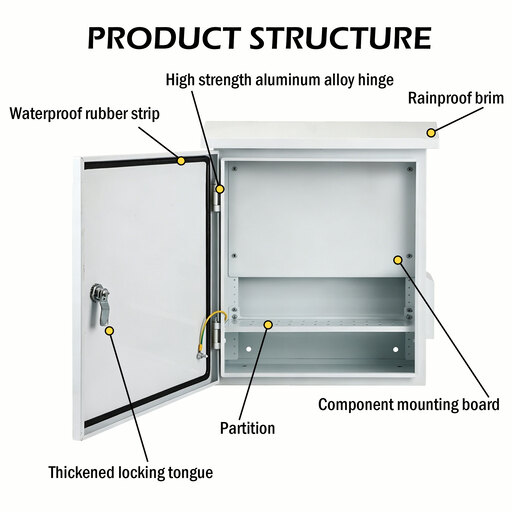

Det tredje bildet viser den indre strukturen til en ferdig montertUtendørs regntett fordelingsboks i rustfritt stål. De fem nøkkelkomponentene er godt synlige og demonteres del for del som følger:

1. Roterende tungelås

Dørpanelet er utstyrt med en tunglås i rustfritt stål. Når den er lukket, griper tungelåsen godt tak i låseplaten på innsiden av boksens dørkarm for å sikre at dørpanelet er tett lukket og tetningslisten presses ned. Låskjernen er laget av 304 rustfritt stål, som er rustsikkert og anti-blokkering. I henhold til kundens krav kan universelle nøkkellåser, tyverisikre trekantlåser eller trykkfjæråpningslåser velges som alternativer, som alle støtter batchtilpasning.

2. Vanntett gummilist

Fra det indre perspektivet kan man tydelig se at den svarte EPDM vanntette gummilisten er fullstendig fordelt langs den indre sirkelen av dørpanelet uten sømmer eller brudd. Når dørpanelet er lukket, presses gummilisten jevnt mellom dørpanelet og boksens dørkarm, og danner en kontinuerlig elastisk tetningsflate som hindrer regnvann, støv og fuktighet i å trenge gjennom døråpningen.

3. Regntett kant

Toppen av boksen er utstyrt med en skrå kantstruktur som strekker seg fremover. Funksjonen til denne bøyedesignen er å lede regnvannet som strømmer ned langs veggen eller over boksen til et område langt fra døråpningen, og forhindrer at vannet samler seg langs den øvre kanten av dørpanelet og siver inn i tetningsflaten. Kanten på hatten og hoveddelen av boksen er laget av samme brett gjennom CNC-bøyning og er formet i ett stykke. Det er ikke behov for sveising, og det er ingen risiko for sveiselekkasje.

4. Komponent monteringskort

Innsiden av boksen er utstyrt med avtakbare flyttbare monteringsplater for festeeffektbrytere, kontaktorer, rekkeklemmer og andre komponenter. Installasjonsplaten er laget av galvanisert stålplate eller rustfri stålplate og festes til de innstøpte stenderne på baksiden av boksen med skruer. Den avtakbare designen betyr at kundene kan fullføre forhåndsmonteringen og kablingen av komponenter utenfor boksen, og deretter installere hele brettet i boksen, noe som forbedrer installasjonseffektiviteten på stedet.

5. Partisjon

Innsiden av boksen kan utstyres med metallskillevegger i henhold til kundens krav, og deler opp rommet inne i boksen i uavhengige elektriske skillevegger. Funksjonene til partisjonen inkluderer: å oppnå fysisk isolasjon av kretser med forskjellige spenningsnivåer, separere hovedkretsen fra kontrollkretsen, eller gi et uavhengig skjermingsrom for spesifikke komponenter. Skilleveggen er festet til skilleveggen inne i boksen med skruer, og posisjonen kan justeres fleksibelt i henhold til kundens tegninger.

IV. Med ekte produksjonslinjer inviterer vi deg til å verifisere kvaliteten

Enten du trenger en standard utendørs regntett distribusjonsboks eller en ikke-standard bokskropp dypt tilpasset i henhold til prosjekttegninger, kan Ouyue Electric levere en distribusjonsboks i rustfritt stål som tåler testen av utendørs bruk med produksjonsevnene og kvalitetskontrollstandardene til kildefabrikken.

Det tar kun 7 dager å produsere det ferdige produktet etter at produkttegningene er bekreftet.Velkommen til å sende dine tekniske krav eller boksspesifikasjoner. Vi vil gi løsningsforslag og prøveplanlegging så snart som mulig.
