Tilpasset utendørs regnsikker ladefordelingsboks for elektriske kjøretøy: 16 størrelser er tilgjengelige, og gir fleksible løsninger for matching av ladebunker

2026-04-22 0 Legg igjen en melding

Hvordan designe distribusjonsboks for utendørs ladebunke for elektriske kjøretøy？

Med den akselererte distribusjonen av ladeanlegg for elektriske kjøretøy over hele verden, øker etterspørselen etter utendørs distribusjonsbokser for å støtte ladehauger kontinuerlig. I motsetning til innendørs distribusjonsbokser, må utendørs distribusjonsbokser for lading av hauger oppfylle flere krav som regntetting, støvtetting, varmeavledning, observasjon og sikkerhetsbeskyttelse.

I henhold til de faktiske bruksscenarioene til koreanske kunder, har Kinas Ouyue Electric Co., Ltd. utviklet en tilpasset utendørs regntett ladedistribusjonsboksserie for elektriske kjøretøy, som inkluderer 16 forskjellige størrelser og kan tilpasses ladehauger med forskjellige krafter og konfigurasjoner. Følgende er en introduksjon til en av de typiske størrelsene.

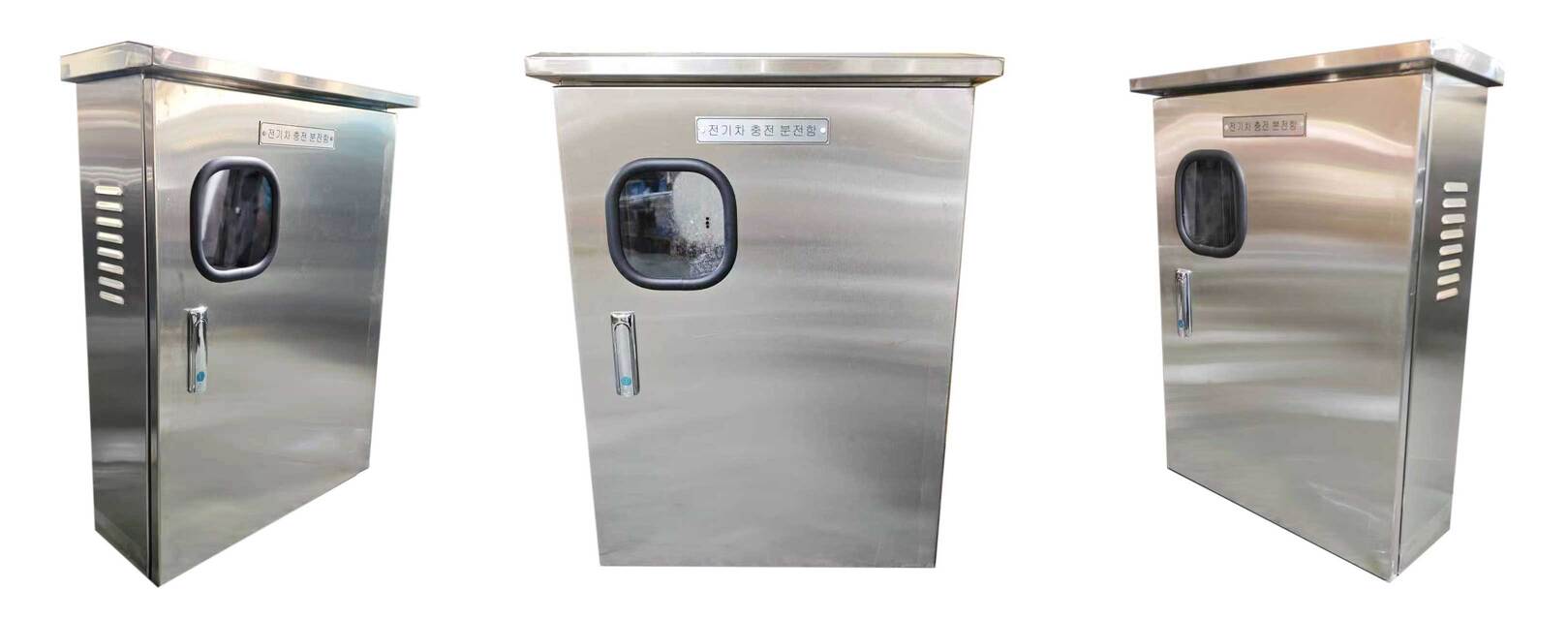

De viktigste strukturelle funksjonene

Plassering av komponenter	Beskrivelse av design	Funksjon til funksjon
Toppen av boksen	Regnbestandig takfotdesign, frontutstikkertak med dryppkant	Unngå at regnvann trenger inn i dørsømmen og beskytt de interne elektriske komponentene
Foran på boksen	Utstyrt med flylås (AB vanntett serie), lås kroppen i flukt med dørplaten	Anti-tyveri og anti-pry, med forseglingstape for å forbedre vanntett nivå
Foran på boksen	Tilpasset navneskilt med innholdet i "Lade- og distribusjonsboks for elbiler"	Produktidentifikasjon er tydelig, enkel å identifisere og vedlikeholde på stedet
Foran på boksen	Firkantet glass observasjonsvindu, dobbelt herdet glass	Observer statusen til interne indikatorer, displayer eller elektroniske komponenter uten å åpne døren
Begge sider av boksen	Ventilasjonsventil type	Form konveksjonsvarmeavledningskanal, reduser temperaturen i boksen
Bunnen av boksen	Reserver åpne hull for grensesnitt for ladebunker	Det er praktisk å introdusere og føre strømledningen og signalledningen til ladebunken, og den er forseglet og vanntett

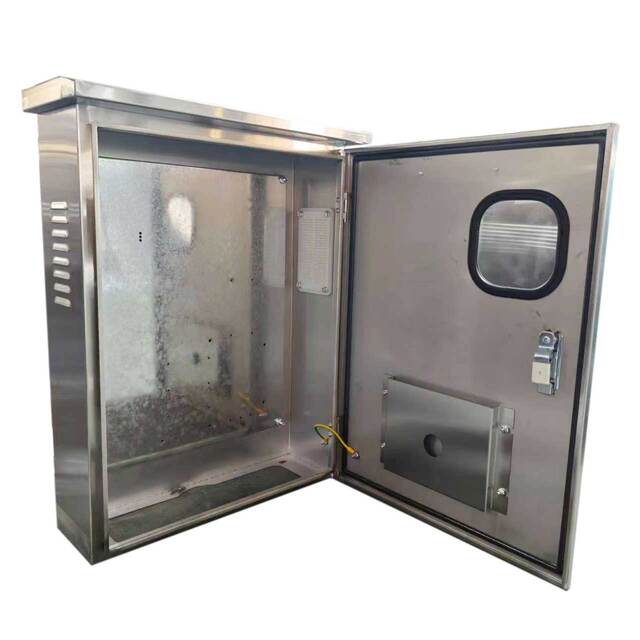

Innvendig layout: reservert installasjonssted

I henhold til kundenes behov er distribusjonsboksen forhåndsplanlagt og reservert installasjonsposisjonen til forskjellige elektriske komponenter som kreves av ladehaugen for elektriske kjøretøy. Brukere kan installere følgende komponenter i henhold til den faktiske konfigurasjonen:

Inntaks hovedbryter (plastbokseffektbryter) installasjonsposisjon, med standard DIN styreskinne
Spesiell fast brakett for lademodul
AC-kontakt og monteringsposisjon for smartmåler (støtteskinne eller bunnplatefeste)
Overspenningsvern (SPD, Type 2 lynvern) installasjonsbit
Jordet kobberstang og nullterminalstang
Reservebits for hjelpestrømforsyning og PLS-kommunikasjonsenhet

Merk: Det indre av boksen vedtar modulær partisjonsdesign, og hvert område er atskilt med ledningsspor, slik at linjebanen er fri, noe som er praktisk for kabling på stedet og senere vedlikehold. Alle reserverte posisjoner planlegges i henhold til standard elektriske avstander og varmeavledningskrav for å sikre sikker drift etter installasjon av komponenter.

Bruksscenario for utendørs regnsikker lade- og distribusjonsboks for elektriske kjøretøy

Denne serien med distribusjonsbokser er mye brukt til:

Underjordisk garasje og grunnladehaug i boligområde
Offentlige ladestasjoner, ladehauger i høyhastighets serviceområder
Kjøpesentre, kontorbygg parkeringsplass lademuligheter
Spesiell ladehaug for busstasjon og logistikkpark

Ou Yue kilde fabrikk tilpasset service fordeler

Seksten størrelser fleksibel matching: samme utseendestil, forskjellig volum, tilpasse seg den varierte scenen fra husholdnings sakte fylling til offentlig hurtigfylling.
Tilpasning av hele prosessen: fra boksstørrelse, internt reservert layout til farge, navneskiltinnhold kan tilpasses etter behov.
Rask korrektur: prøveleveringstid er 5-7 virkedager, og støtter utenlandske kunder med å bekrefte tegninger eksternt.
Batchlevering: Leveringskapasiteten er tilstrekkelig til å dekke alle slags store anskaffelsesbehov.

lectric Co., Ltd. fokuserer påproduksjon av elektriske metallbokser i mer enn ti år,og har samlet rik tilpasningserfaring innen lade- og distribusjonsbokser for elektriske kjøretøy. Selskapet er utstyrt med laserskjæring, CNC-bøying, automatisk sprøyting og samlebånd for å støtte hele produksjonsprosessen fra tegninger til ferdige produkter.

Med profesjonelle tekniske løsninger og pålitelig leveringskvalitet gir Ouyue Electric langsiktig og stabil beskyttelse for dine ladeanlegg.Velkommen til råd og kjøp.
